Fatturi tal-Formola ta' Transceiver Ottiku: SFP għal QSFP-DD

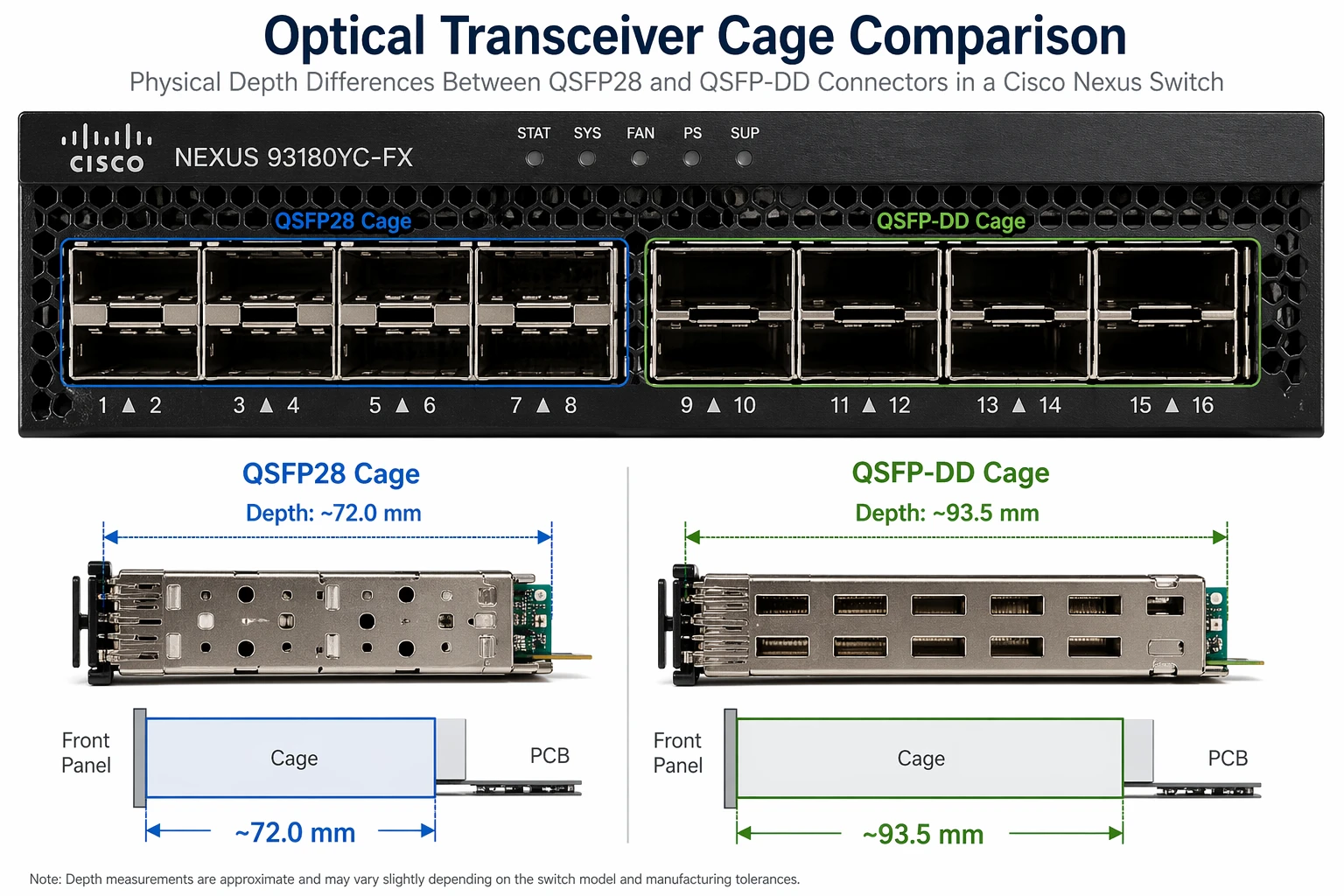

Apr 24, 2026| L-aktar biljett ta 'appoġġ komuni li nittrattaw mhuwiex dwar qawwa ottika jew żbalji tal-bit. Huwa dwar l-istat fiżiku. Inġinier jordna moduli QSFP-DD għal aġġornament ta' 100G-għa-400G, idaħħalhom f'gaġeġ QSFP28 qodma fuq swiċċ tas-serje Cisco Nexus 9300-, u kull port jibqa' mwaqqaf. Il-konnettur QSFP-DD jestendi aktar fil-fond minn QSFP28 bil-wisa' tat-tieni ringiela ta' kuntatt elettriku tiegħu. Ir-reviżjonijiet tal-gaġġa mmanifatturati qabel ma l-QSFP-DD MSA laħqu Rev 4.0 ma jistgħux jidħlu fil-brilli ta' quddiem b'mod affidabbli. Il-moduli jaħdmu. Il-fatturi tal-forma tat-transceiver ottiċi mhumiex imqabbla mal-ġenerazzjoni tal-gaġġa installata. Dik id-distinzjoni ma tidhirx fuq l-ebda tikketta tal-prodott, u rajna li tittardja l-iskjerament tal-klijenti bi tlieta sa erba 'ġimgħat waqt li l-ħardwer jinbidel.
L-għażla tal-fattur tal-forma jistħoqqilha aktar skrutinju milli jagħtuha l-biċċa l-kbira taċ-ċikli tal-akkwist. Il-qoxra fiżika tistabbilixxi l-limitu termali, id-densità tal-port, u l-konfini tal-kompatibilità b'lura-għaċ-ċiklu kollu tal-ħajja tal-iswiċċ. Ikseb il-veloċità ħażina u int taħt-provvista link waħda. Ikseb il-fattur tal-forma ħażin u tiffaċċja sostituzzjoni tax-chassis sentejn qabel l-iskeda.
Kif il-Fattur tal-Forma Pluggable SFP Laħaq 100G Mingħajr Ma Inbidel il-Forma
8.5 × 13.4 × 56.5 mm. Din hija l-footprint tal-modulu SFP, mhux mibdula mill-2001. SFP+ imbuttat l-istess akkomodazzjoni għal 10G fl-2006. SFP28 laħaq 25G fl-2014. SFP-DD issa jsuq 100G minn qoxra tal-istess wisa '. Erbgħa-għoxrin sena ta' titjib tar-rata tal-karreġġjata-ġewwa envelopp mekkaniku wieħed hija l-aktar kisba ta' inġinerija b'saħħitha tal-familja SFP u l-iktar nasba ta' akkwist perikoluża tagħha.
In-nassa tpoġġi fil-konfini SFP28-sa-SFP56. SFP56 juża modulazzjoni PAM4 biex jilħaq 50 Gbps, iżda d-dekodifikazzjoni PAM4 teħtieġ silikon SerDes host-side li l-portijiet SFP28 ma jipprovdux. Is-siġġijiet tal-modulu fiżikament; il-link ma tħarreġx. Is-sena li għaddiet klijent ordna 150 modulu SFP56 għal skjerament ta 'Mellanox SN2700, stenna kompatibilità drop-in mal-infrastruttura SFP28. Is-swiċċ identifika l-moduli bħala SFP28, it-taħriġ tal-link skada, u l-ebda messaġġ ta 'żball ma indika nuqqas ta' qbil fil-modulazzjoni. Il-housing pluggable ħares dritt. Is-sinjalar ma kienx jaqbel. Għal ħarsa dettaljata lejn kif il-varjanti tal-SFP huma differenti fil-livelli tal-veloċità,it-tqassim tekniku tat-transceiver SFP tagħnatkopri d-distinzjonijiet elettriċi u ottiċi li l-folji tal-ispeċifikazzjonijiet jikkompressaw f'linja waħda.
Frizzjoni separata tapplika f'kull varjant SFP: kodifikazzjoni tal-bejjiegħ. L-MSA tiżgura interoperabilità elettrika mekkanika u bażika, iżda l-manifatturi tal-iswiċċ jiktbu identifikaturi proprjetarji f'indirizzi EEPROM li l-MSA tħalli mhux speċifikati (QSFP-DD MSA). Meta host jaqra kodiċi mhux rikonoxxut, il-pjattaformi Cisco jistgħu jrażżnu t-telemetrija DDM. Xi reviżjonijiet tal-firmware Arista jirrifjutaw il-modulu għal kollox. L-apparati tal-ġnibru għandhom tendenza li jkunu aktar tolleranti iżda xorta jimmarkaw ottiċi mhux-kodifikati fid-dashboards tal-monitoraġġ. Aħna nikkodifikaw kull modulu għall-pjattaforma tal-iswiċċ fil-mira tal-klijent qabel il-ġarr. Kodifikazzjoni standard għall-vapuri Cisco, Arista, u Juniper mill-istokk. Kodifikazzjoni apposta għal pjattaformi inqas komuni żżid 7 sa 10 ijiem ta 'negozju. Dak il-pass jelimina l-akbar riskju uniku ta' kompatibilità tal-kamp għal moduli transceiver SFP ta'-parti terza.
QSFP-DD Kompatibilità b'lura ma' QSFP28: Fit-Tfittxija Fiżika Mhijiex Funzjonali
QSFP+ wassal 40G permezz ta 'erba' korsiji 10G. QSFP28 uża dimensjonijiet ta 'barra identiċi għal 100G f'25G għal kull korsija. It-tnejn jaqsmu l-istess sistema ta 'gaġġa u konnettur, u t-taħlit tagħhom f'chassis wieħed huwa rutina. QSFP-DD irdoppja l-interface elettrika għal tmien korsiji billi żied it-tieni ringiela ta' kuntatti, u laħaq 400G f'50G PAM4 għal kull korsija jew 800G f'100G PAM4 fil-varjant QSFP-DD800.

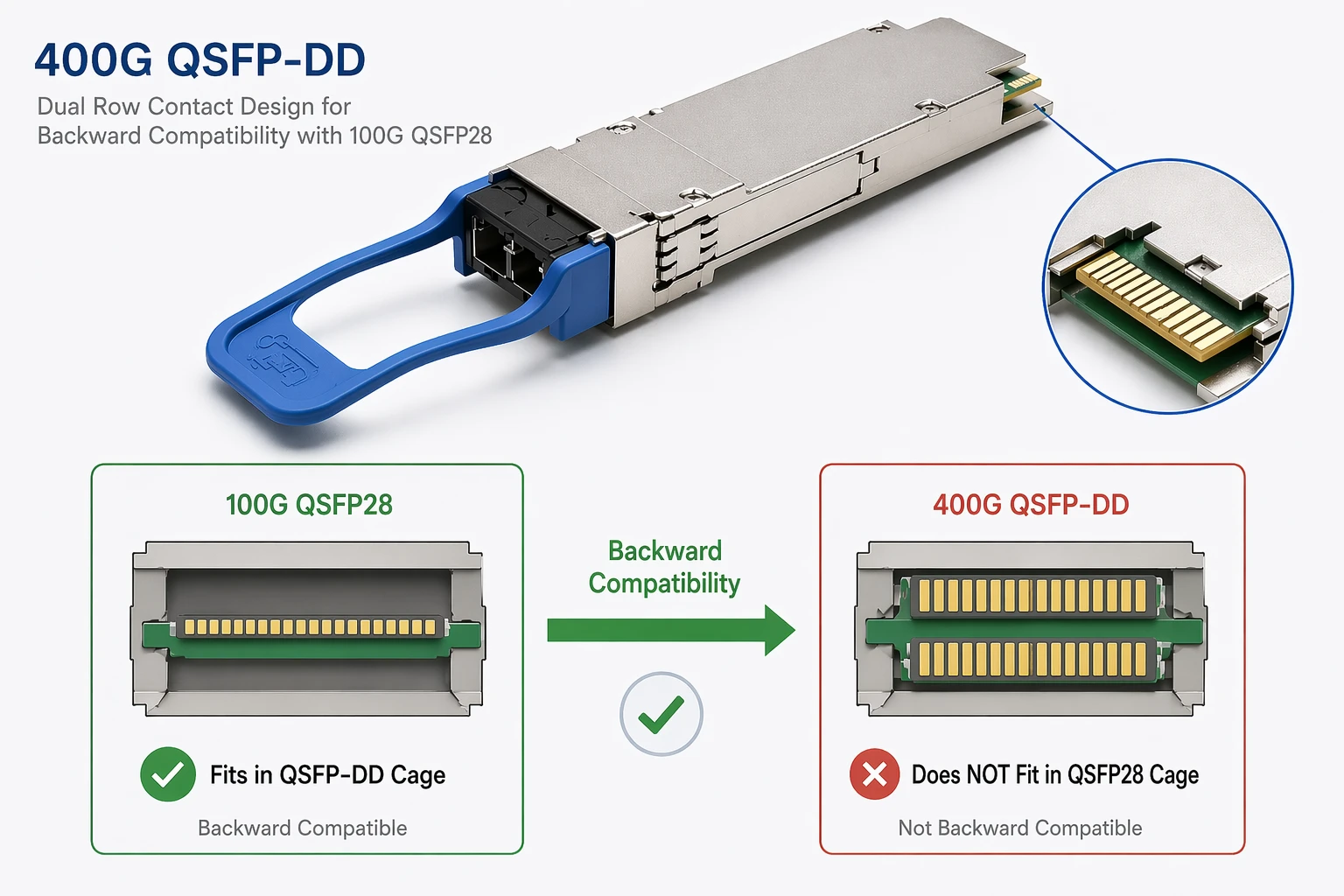

Il-kompatibilità b'lura tmur f'direzzjoni waħda biss. AModulu QSFP28jaħdem f'gaġġa QSFP-DD billi timpenja l-ringiela ta' kuntatt ta' quddiem f'100G. Modulu QSFP-DD ma jistax joqgħod f'gaġġa QSFP28 minħabba li t-tieni ringiela ta' kuntatt m'għandha l-ebda wiċċ ta' tgħammir. Dan ifisser li tista' tixtri QSFP-DD switches illum, timlahom b'moduli QSFP28 eżistenti, u taġġorna links individwali għal 400G hekk kif id-domanda tikber. Ma tistax tagħmel swiċċijiet QSFP28 eżistenti jaċċettaw moduli QSFP-DD. Fost il-fatturi tal-forma tat-transceiver ottiċifl-iskjerament attiv, dan ir-restrizzjoni direzzjonali jiġġenera aktar konfużjoni ta' akkwist minn kwalunkwe parametru tal-folja ta' spec-.
QSFP112 iżid saff ieħor. Dan il-modulu ta' erba'-korsija jilħaq 400G b'100G PAM4 għal kull korsija u fiżikament jidħol fil-gaġeġ QSFP-DD. Jekk jagħtix throughput ta '400G jiddependi fuq jekk is-swiċċ ASIC jappoġġjax is-sinjalar nattiv 4 × 100G PAM4, kapaċità preżenti f'Broadcom Tomahawk 5 u silikon aktar tard iżda assenti fil-ġenerazzjonijiet ta' qabel. Fuq ASICs anzjani l-modulu jinżel għal 100G mingħajr żball jew twissija. Aħna vverifikajna dan fuq pjattaformi multipli fil-laboratorju tat-test Shenzhen tagħna u inkludew noti ta 'kompatibilità ASIC ma' kull vjeġġ QSFP112.
Għall-biċċa l-kbira taċ-ċentri tad-dejta tal-intrapriżi u tal-cloud li jaġġornaw minn 100G, QSFP-DD huwa l-format tal-modulu tat-transceiver it-tajjeb. Jipproteġi l-investimenti eżistenti tal-kejbils u l-gaġġeġ QSFP28 filwaqt li jipprovdi triq ittestjata għal 400G. TagħnaLinja ta' prodotti 400G QSFP-DDikopri varjanti DR4, FR4, LR4, u SR8 b'kodifikazzjoni għall-pjattaformi kollha tal-iswiċċ ewlenin, u konfigurazzjonijiet standard ibgħatu mill-istokk.
OSFP vs QSFP-DD għal 400G u 800G: Deċiżjoni dwar l-Ekosistema

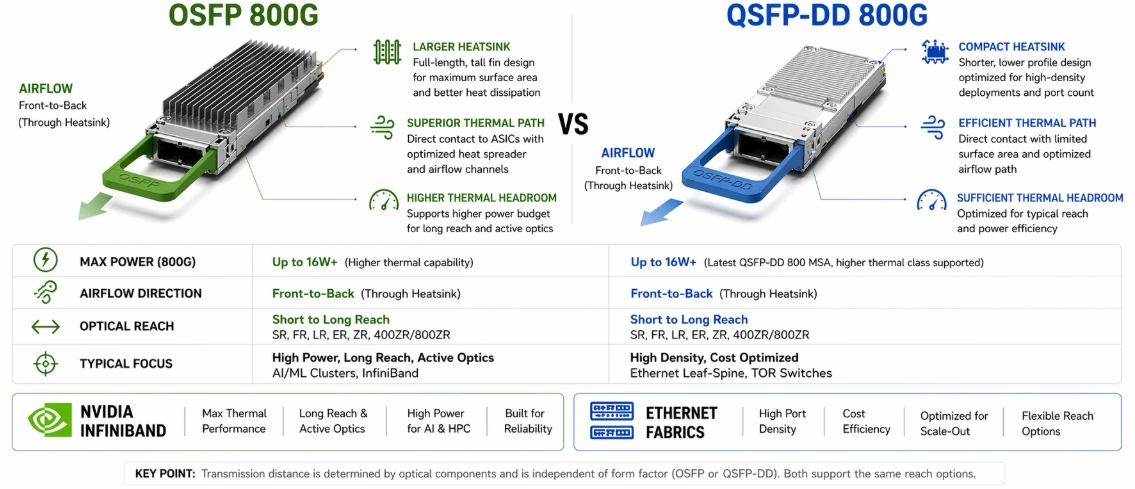

L-ispeċifikazzjonijiet termali jieħdu l-aktar attenzjoni fil-paraguni OSFP vs QSFP-DD, iżda mhumiex dak li jmexxu l-biċċa l-kbira tad-deċiżjonijiet tax-xiri. Il-moduli OSFP huma usa '(22.6 mm vs 18.35 mm), jappoġġaw heatsinks integrati li jiddissipaw 'il fuq minn 30 watt, u jimmaniġġjaw qawwa tal-modulu 800G li toqrob 20W mingħajr restrizzjonijiet termali fil-livell tas-sistema-. Dawk in-numri huma importanti għal bini ta'-densità għolja. Huma ma jispjegawx għaliex is-suq inqasam fejn għamel.
NVIDIA'sPjattaforma InfiniBand NDRjuża OSFP esklussivament għal links 400G u 800G. QSFP-DD mhux skjerat fis-sistemi InfiniBand tal--ġenerazzjoni attwali (Dokumentazzjoni tan-Netwerking NVIDIA). Għall-organizzazzjonijiet li jibnu raggruppamenti ta' taħriġ tal-GPU fuq NVIDIA InfiniBand, il-mistoqsija tal-ippakkjar tal-modulu ottiku ta'-veloċità għolja għandha eżattament tweġiba waħda. L-ebda analiżi termali ma tbiddel dan.
Id-drappijiet taċ-ċentru tad-dejta bbażati fuq l-Ethernet-jirrakkontaw storja differenti. QSFP-DD tiddomina minħabba li l-kompatibilità b'lura mal-infrastruttura QSFP28 installata tissarraf fi spiża tal-migrazzjoni aktar baxxa u ġestjoni tal-inventarju aktar sempliċi. L-arkitettura ibrida li qed toħroġ issa f'faċilitajiet ta'-xogħol imħallat, OSFP fuq interkonnessjonijiet tal-GPU tas-sinsla-saffi u QSFP-DD fuq uplinks tas-server tal-weraq-saffi, tirrifletti din il-qasma fil-livell tal-ekosistema-. Aħna nipprovdu u nittestjaw iż-żewġ fatturi tal-forma, u nipprovdu kampjuni kodifikati f'kull imballaġġ għall-validazzjoni tal-laboratorju qabel impenn ta 'volum. TagħnaPortafoll transceiver 800Gjinkludi għażliet OSFP u QSFP-DD800 bl-istess standards ta' kodifikazzjoni u ttestjar.
X'għandu Tivvalida Qabel Ma Tpoġġi Ordni bl-ingrossa ta' 400G QSFP-DD
Matul validazzjoni ta 'skjerament is-sena li għaddiet, Arista 7050CX3 ta' klijent ma wera l-ebda allarmi DDM fuq l-ebda wieħed mill-portijiet 400G tiegħu, iżda l-moduli kienu ilhom jaħdmu f'74 grad għal sitt sigħat, b'mod skiet throttling qawwa tat-trażmissjoni u żieda FEC overhead. Il-problema ħarġet biss meta t-telf tal-pakketti deher fuq dashboards tal-monitoraġġ.Telemetrija DDMkienet inattiva minħabba li l-kodifikazzjoni tal-modulu ma għaddietx bis-sħiħ mill-kontroll tal-awtentikazzjoni tas-swiċċ.
Dak it-tip ta' degradazzjoni siekta hija r-raġuni għalfejn il-validazzjoni tal-klassi termali u tal-enerġija-jappartjeni għall-fażi ta' qabel-akkwist. Transceiver 400G QSFP-DD jiġbed 12 sa 14-il watt taħt traffiku sostnut, bejn wieħed u ieħor it-tripplu ta' 100G QSFP28. F'densità sħiħa ta' 36-port, is-sħana tat-transceiver waħedha tilħaq 500 watt għal kull swiċċ. Moduli ta'-qawwa għolja ħdejn xulxin joħolqu igganċjar termali f'pożizzjonijiet ta' nofs-line-card fejn il-veloċità tal-fluss tal-arja tonqos, u l-mekkaniżmu ta' protezzjoni termali CMIS jirrispondi billi jnaqqas l-enerġija ottika u jgħolli l-FEC mingħajr ma jiġġenera twissijiet viżibbli sakemm id-DDM ma jkunx attiv għal kollox.
Tliet validazzjonijiet jipprevjenu l-aktar klassi komuni ta' fallimenti fl-iskjerament ta' transceiver ta'{0}}densità għolja.
- Ikkonferma l-klassi tal-enerġija appoġġjata mill-bejjiegħ tal-iswiċċ tiegħek għal kull ġenerazzjoni tal-port: Il-portijiet tal-Klassi 4 (Inqas minn jew ugwali għal 8.5W) se jagħlqu jew jirrifjutaw moduli QSFP-DD tal-Klassi 7/8.
- Mexxi ħruq ta' 72-siegħa-fil-popolazzjoni sħiħa tal-port u mmonitorja t-temperaturi tal-każ permezz ta' turi d-dettalji tat-transceiver tal-interface fuq NX-OS, uri t-transceiver tal-interfaces fuq EOS, jew uri l-istat tal-pic tax-chassis fuq Junos.
- Ivverifika li DDM huwa attiv u jirrapporta fuq kull port.
Aħna ninkludu noti ta' kompatibilità termali u klassifikazzjonijiet ta'-klassi ta' qawwa ma' kull konsenja QSFP-DD, u r-reviżjonijiet tat-tim tal-inġinerija tagħna jaqilbu-data ta' validazzjoni tal-livell qabel ma nikkonfermaw ordnijiet bl-ingrossa. Għal ħarsa usa' lejn kif il-moduli pluggable jitqabblu ma' alternattivi emerġenti fuq il-front termali u tas-servizz,l-analiżi tagħna ta' l-optika pplaggable vs ko-ippakkjataikopri l--kompromess-fit-tul.
Għażla tal-Format tal-Modulu Pluggable Dritt għall-Migrazzjoni 100G-sa-400G
Ir-rakkomandazzjoni default tagħna għal klijenti b'infrastruttura QSFP28 eżistenti: ibda b'QSFP-DD. Uża swiċċijiet ġodda b'gaġeġ QSFP-DD, imlahom inizjalment b'moduli QSFP28 eżistenti f'100G, u aġġorna links individwali għal400G DR4 jew FR4kif jitlob it-traffiku. Din it-triq għandha l-inqas nefqa kapitali inizjali, tipproteġi l-inventarju tal-moduli installati, u taħdem b'mod affidabbli fuq kull pjattaforma ta 'swiċċ ewlieni li ttestjajna.
OSFP jagħmel sens f'żewġ xenarji speċifiċi: bini ġdid ta' clusters AI/HPC mingħajr l-ebda wirt QSFP28 fejn InfiniBand huwa d-drapp fil-mira, jew skjeramenti tas-sinsla-sinsla fejn il-qawwa tal-modulu sostnuta regolarment taqbeż il-15-il watt. Barra minn dawk il-kundizzjonijiet, it-telf ta' kompatibilità b'lura-mhuwiex iġġustifikat mill-ispazju termali biss.
Mistoqsija li nisimgħu regolarment minn timijiet ta' akkwist li jevalwaw-fatturi tal-forma tal-modulu tal-ġenerazzjoni li jmiss: QSFP-DD se jsir skadut meta tasal CPO jew LPO? L-iskjerament tal-volum tal-ottika ppakkjat ko-għadu pproġettat għall-2028 l-aktar kmieni mill-analisti inklużiGħadd tad-Dawl. LPO jippreserva l-housing QSFP-DD iżda jeħtieġ swiċċ ASICs bi front analog-truf li l-biċċa l-kbira tal-pjattaformi attwali m'għandhomx; ittestjajna kampjuni ta 'evalwazzjoni fuq żewġ pjattaformi u kkonfermajna li l-kompatibilità tal-host ma tistax tiġi preżunta. L-infrastruttura QSFP-DD mixtrija llum għandha ħajja operattiva realistika ta' ħames snin jew aktar qabel ma l-alternattivi tal--ġenerazzjoni li jmiss jilħqu d-disponibbiltà tal-produzzjoni. Għan-netwerks li qed jiġu speċifikati u akkwistati fl-2026, transceivers pluggable jibqgħu l-arkitettura li tibgħat, tinstalla, u tiġi servita f'sigħat, mhux ġimgħat.
Jekk l-aġġornament tiegħek jinvolvi livelli ta 'veloċità mħallta jew bejjiegħa ta' swiċċ multipli, it-tim tagħna ta 'inġinerija tas-soluzzjonijiet jivvalida l-kompatibilità fuq il-hardware speċifiku tiegħek u jipprovdi kampjuni kodifikati għall-ittestjar fil-laboratorju qabel ma timpenja ruħek għall-volum. Mudelli standard QSFP-DD u OSFP jintbagħtu mill-istokk. Varjanti-kodifikati apposta jeħtieġu 7 sa 10 ijiem ta' negozju. Ordnijiet ta 'volum 'il fuq minn 1,000 unità jġorru żmien ta' produzzjoni addizzjonali ta 'tmexxija ta' 3 sa 4 ġimgħat. Ikseb permezz tal-paġna tal-inkjesta tagħna jew ibbrawżja l-katalgu sħiħ tat-transceivergħad-disponibbiltà attwali fil-livelli kollha tal-veloċità.
