200G QSFP56 Għal 2x100G InfiniBand EDR AOC

200G QSFP-DD għal 2x100G QSFP28 kejbil ottiku attiv kompatibbli ma 'Mellanox.

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

200G AOC Cable Mellanox MFA1A00-E005 Cable Ottiku Attiv InfiniBand EDR

Karatteristiċi

● Kejbil ottiku attiv bi tbegħid minn QSFP56 200G għal żewġ QSFP56 100G

● Sa 53.125Gbps rata tad-data għal kull kanal modulazzjoni PAM4

● Array integrat ta '850nm VCSEL u array PD

● Funzjoni DDM implimentata

● Hot-pluggable

● Dissipazzjoni ta 'enerġija baxxa::<4W on 200G end, <3W on 100G end

● Firxa tat-temperatura tal-każ tat-tħaddim kummerċjali: 0 grad sa 70 grad

● Konformi ma' ROHS2.0

Applikazzjonijiet

● Ċentri tad-dejta u Netwerks Cloud

● Sistemi 200G InfiniBand HDR

Standards

● IEEE 802.3cd

● InfiniBand 4xHDR

● SFF 8679

● CMIS4.0 jew SFF8636

Klassifikazzjonijiet Massimu Assoluti

Prodott

Modalità elettrika

Protokoll

Rata Nominali

Speċifikazzjonijiet

Link

Aggregat

(Gbps)

Korsiji elettriċi (Gbaud)

ppm

Veloċità Għolja

Elettriku

Pre-FEC Max BER

200G tmiem

4X50

IEEE802.3cd

212.5

26.5625 PAM4

±100

200GAUI-4

1E-6 għal InfiniBand HDR;

2.4E-4 għal 200GBASE-SR4

0.5~

100m

Għal kull tmiem 100G

2X50

IEEE802.3cd

106.25

26.5625 PAM4

±100

200GAUI-4

Parametru	Simbolu	Unità	Min	Max
Temperatura tat-Tħaddim tal-Każ	Fuq	grad	0	70
Firxa tat-Temperatura tal-Ħażna	Ts	grad	-40	85
Umdita relattiva	RH	fil-mija	0	85
Vultaġġ tal-Provvista tal-Enerġija	Vcc	V	-0.5	3.6

Kundizzjonijiet Operattivi Rakkomandati

Parametru	Simbolu	Unità	Min	Tip	Max
Firxa tat-Temperatura tal-Każ Operattiv	Tca	oC	0	/	70
Vultaġġ tal-Provvista tal-Enerġija	Vcc	V	3.135	3.3	3.465

Definizzjoni tal-Portijiet Elettriku

Parametru	Simbolu	Unità	Min	Tip	Max	Noti
Vultaġġ tal-Provvista	VCC	V	3.135	3.3	3.465
Konsum tad-dawl	Pc	W			4	200G tmiem
Konsum tad-dawl	Pc	W			3	100G tmiem
Trasmettitur
Impedenza Differenzjali tad-Dħul	RIN	Ω	80	100	120
Swing tal-Input tad-Data Uniku Ended	VIN	mVp-p	90		500
Ittrasmetti Vultaġġ Iddiżattiva	VDIS	V	2		VCCHOST
Ittrasmetti Vultaġġ Jippermetti	VEN	V	VEE		VEE flimkien ma' 0.8
Ittrasmetti l-Vultaġġ tal-Asserzjoni tal-Ħtija	VFA	V	2		VCCHOST
Ittrasmetti l-Vultaġġ De-Assert tal-Ħtija	VFDA	V	VEE		VEE flimkien ma' 0.8
Riċevitur
Swing tal-Output tad-Data Ended Uniku	VOD	mVp-p	200		500
Ħtija LOS	VLOSFT	V	2		VCCHOST
LOS Normali	VLOSNR	V	VEE		VEE flimkien ma' 0.8
Diskrepanza tat-terminazzjoni differenzjali		fil-mija			10
Komunikazzjoni IIC
IIC Frekwenza tal-Arloġġ	-	KHZ	/	100	400
tiġbid tal-arloġġ	-	lilna	/	/	500

Deskrizzjoni tal-pin

L-interface elettrika għat-transceiver huwa konnettur tat-tarf ta '38 pin. It-38 pin jipprovdu data ta 'veloċità għolja, monitoraġġ ta' veloċità baxxa u sinjali ta 'kontroll, komunikazzjoni I2C, enerġija u konnettività tal-art. Il-veduti ta 'fuq u ta' isfel tal-konnettur huma pprovduti hawn taħt, kif ukoll tabella li tiddeskrivi n-numerazzjoni tal-kuntatti, is-simbolu u d-deskrizzjoni sħiħa.

product-900-513

Pin	Simbolu	Isem/Deskrizzjoni
1	GND	Art
2	Tx2n	Channel 2 Transmitter Inverted Data Input
3	Tx2p	Input tad-Data Mhux Invertit tat-Trasmettitur tal-Kanal 2
4	GND	Art
5	Tx4n	Input tad-Data Invertita tat-Trasmettitur tal-Kanal 4
6	Tx4p	Input tad-Data Mhux Invertit tat-Trasmettitur tal-Kanal 4
7	GND	Art
8	ModSelL	Modulu Agħżel
9	IrrisettjaL	Irrisettja l-Modulu
10	Vcc Rx	flimkien ma '3.3 V riċevitur tal-provvista tal-enerġija
11	SCL	2-arloġġ tal-interface tas-serje tal-wajer
12	SDA	2-dejta tal-interface tas-serje tal-wajer
13	GND	Art
14	Rx3p	Kanal 3 Riċevitur Non-Invertited Data Output
15	Rx3n	Kanal 3 Riċevitur Invertit Output tad-Data
16	GND	Art
17	Rx1p	Kanal 1 Riċevitur Non-Invertited Data Output
18	Rx1n	Kanal 1 Riċevitur Invertit Output tad-Data
19	GND	Art
20	GND	Art
21	Rx2n	Kanal 2 Riċevitur Invertit Output tad-Data
22	Rx2p	Kanal 2 Riċevitur Non-Invertited Data Output
23	GND	Art
24	Rx4n	Kanal 4 Riċevitur Invertit Output tad-Data
25	Rx4p	Kanal 4 Riċevitur Non-Invertited Data Output
26	GND	Art
27	ModPrsL	Modulu Preżenti
28	IntL	Interrompi
29	Vcc Tx	flimkien ma '3.3 V Trasmettitur tal-provvista tal-enerġija
30	Vcc1	flimkien ma '3.3 V Power Supply
31	LPMode	Modalità ta 'Enerġija Baxxa
32	GND	Art
33	Tx3p	Input tad-Data mhux Invertit tat-Trasmettitur tal-Kanal 3
34	Tx3n	Channel 3 Transmitter Inverted Data Input
35	GND	Art
36	Tx1p	Input tad-Data mhux Invertit tat-Trasmettitur tal-Kanal 1
37	Tx1n	Input tad-Data Invertita tat-Trasmettitur tal-Kanal 1
38	GND	Art

Kontorn tal-Pakkett

L-ispeċifikazzjonijiet mekkaniċi huma bbażati fuq l-ispeċifikazzjoni tal-modulu transceiver QSFP56, li jissostitwixxu l-konnetturi ottiċi b'kejbil li jgħaqqad tliet truf.

product-784-387

It-tags Popolari: 200G QSFP56 Biex 2x100G InfiniBand EDR AOC, iċ-Ċina, fornituri, manifatturi, fabbrika, personalizzati, bl-ingrossa, kwotazzjoni, għall-bejgħ, fl-istokk, kampjun ħieles, jixtru skont

← Par ta ' l-: Mellanox 200G HDR QSFP56 AOC

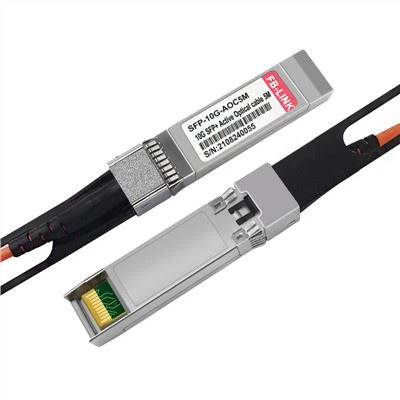

Li jmiss: 10G SFP + AOC Cable →
